Увидеть отклонение во время печати: что измеряет Phase3D

Фотография показывает пятно. Измерение — его высоту

На изображении очередного слоя можно заметить необычный участок. Но что именно изменилось: освещение, внешний вид поверхности или её геометрия? Для инженера это разные ситуации. Чтобы сравнить отклонения между заданиями, полезно знать не только, где участок выглядит иначе, но и его измеряемые размеры.

27 октября 2026 года Phase3D представила следующее поколение Fringe Inspection для лазерного сплавления в порошковом слое, LPBF. Главный предмет новости — аппаратная платформа, которую разрабатывают для интеграции производителями оборудования и повторяемого развёртывания на нескольких машинах.

Как свет превращается в карту высоты

Система использует структурированный свет: на поверхность проецируется заданный световой рисунок, а измерительная система анализирует его изображение с учётом калибровки. В результате получают данные о высоте поверхности в разных местах. Подобную карту можно связать с конкретным слоем задания.

В технических материалах Phase3D подчёркивает различие между обычным изображением порошкового слоя и количественным измерением. По карте можно оценивать расположение, размер и развитие поверхностного отклонения на следующих слоях. Это помогает задавать предметные вопросы к процессу вместо оценки только по яркости фотографии.

Условный пример: выступающий участок обнаружен на определённом слое. Инженеру важно понять, где он расположен, какова его величина и повторялось ли похожее поведение раньше. Это объяснение задачи контроля, а не обещание, что любая система автоматически определит причину события.

Что изменилось в аппаратной платформе

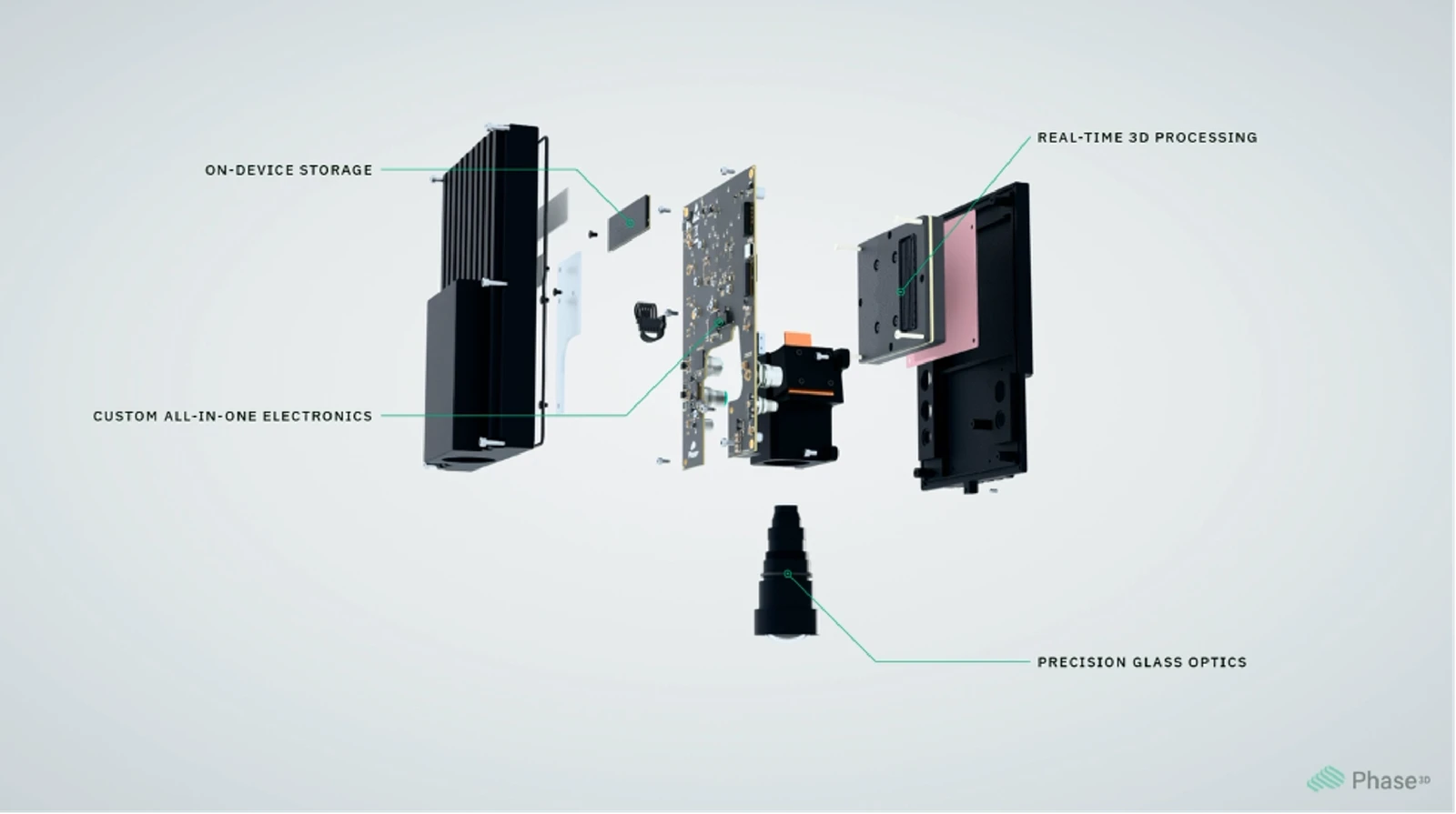

В анонсе описан переход к специально разработанному устройству для LPBF. В нём объединены проектор, вычислительные компоненты, память и хранение данных. Предусмотрены подключения и способы запуска измерений для взаимодействия с машиной.

Для производителя принтера важно встроить измерительный модуль в свой рабочий цикл. Для владельца парка — получать сопоставимые данные на разных установках. Именно эти задачи объясняют акцент релиза на интеграции и масштабировании. Совместимость с произвольной машиной и сроки установки по одному общему анонсу не определяются.

Измерение в процессе и контроль готовой детали дополняют друг друга

В отдельном материале о размерном контроле Phase3D сравнивает измерения во время изготовления с измерениями после охлаждения и снятия изделия. Это разные моменты жизненного цикла детали. Геометрия может измениться между ними, поэтому различие показаний нужно интерпретировать с учётом условий.

Карта высоты также не заменяет все проверки внутренних свойств материала. Чтобы принимать решения о пригодности изделия, необходимо связать признаки процесса с требованиями к готовой детали и предусмотренными методами контроля. Это место, где измерительные данные становятся частью обоснованного производственного решения.

Как читать анонсы систем контроля

Полезно задать три последовательных вопроса: какая физическая величина измеряется, в какой момент её получают и какое решение можно принять по результату. Затем — как проверены калибровка и повторяемость. Такой подход помогает оценивать и промышленный модуль, и обычный измерительный инструмент в мастерской.

Новое поколение Fringe Inspection интересно прежде всего переходом от наблюдения процесса к данным, с которыми можно работать системно. Его характеристики и результаты конкретной интеграции следует оценивать по документации и испытаниям соответствующей установки.
