Представьте, что вам нужен небольшой держатель для кабеля. Вы находите красивую модель, скачиваете файл и хотите сразу отправить его в принтер. Но между картинкой на экране и предметом на столе есть несколько решений: какой материал использовать, как расположить деталь, чем поддержать сложные участки и как обработать результат.
Сегодня разберём эту цепочку. После урока вы сможете объяснить, чем отличаются два основных домашних способа печати и почему одной цифровой модели недостаточно для запуска.
1. Что принтер получает от модели
Цифровая модель описывает форму предмета: его поверхность, объём или геометрию, которую программа сможет преобразовать для изготовления. Она ещё не определяет весь процесс. Держатель одинаковой формы можно подготовить по-разному: повернуть, изменить размер, выбрать другой материал или добавить временные опоры.
Отдельная программа — слайсер — разбивает модель на слои и готовит данные для конкретного принтера. Для FDM она рассчитывает в том числе траектории подачи пластика. Здесь важно выбрать правильный принтер, сопло и материал, затем проверить результат в предпросмотре. При открытии чужого проекта проверяйте, какое оборудование и материал выбраны. Пример подготовки задания в Polygon X: PICASO 3D.
Полезно сразу различать три вещи: модель, проект подготовки и файл для принтера. Первая отвечает на вопрос «какой формы предмет?», второй сохраняет решения по подготовке, третий содержит данные, которые использует конкретная машина. Совпадение расширения файла само по себе не подтверждает совместимость оборудования.
2. FDM: деталь из пластиковой нити

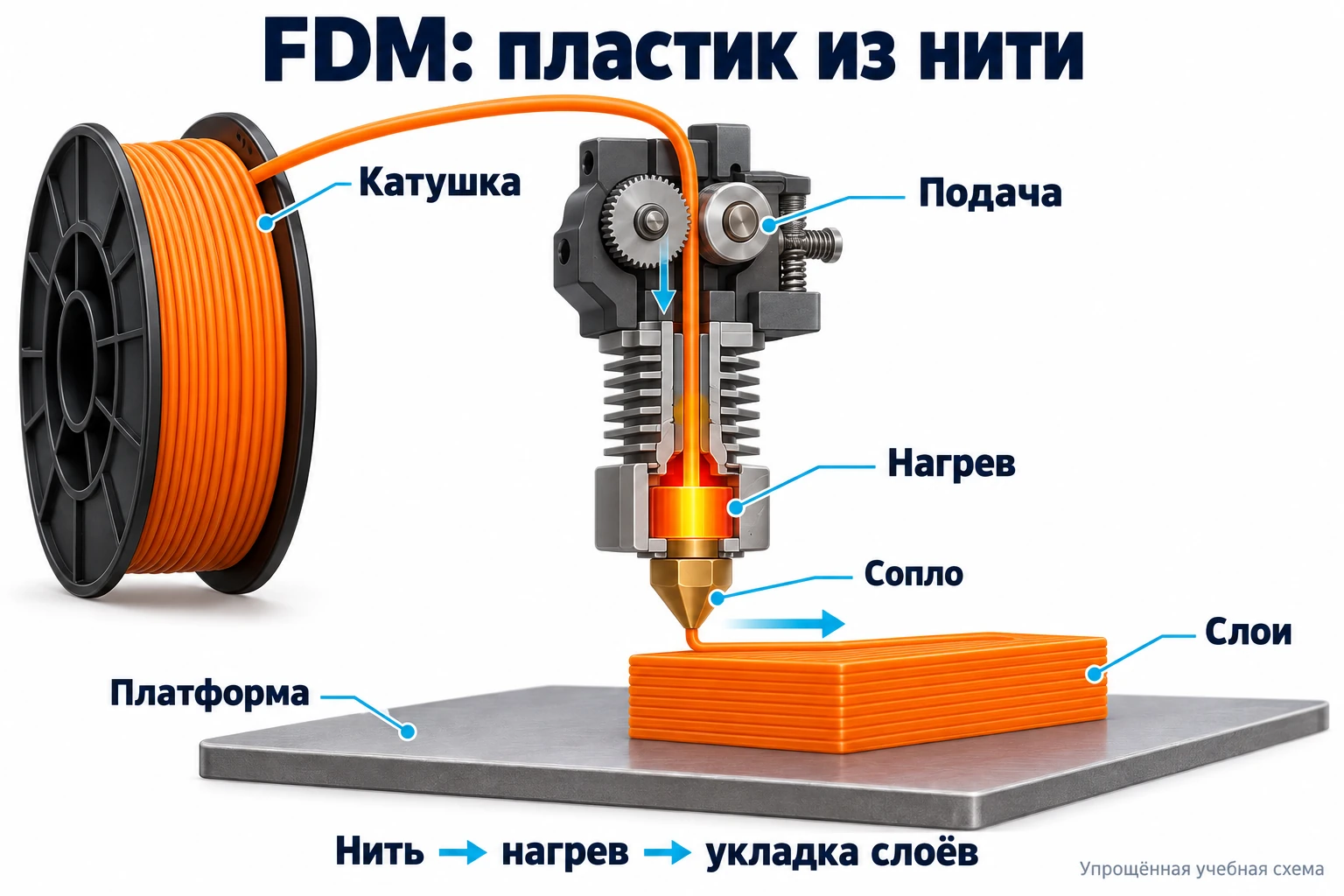

В FDM, также называемой FFF, исходный материал обычно приходит в виде нити на катушке — филамента. Механизм подачи проталкивает её в нагретую область, а сопло укладывает расплавленный пластик по заданному пути. Сначала получается первый слой, затем следующий — и так строится предмет.
Это удобно представить как рисование объёмной формы линиями. На каждом уровне принтер создаёт контуры и внутренние участки. Сопло — выходное отверстие для материала; слой — один уровень построения; платформа — поверхность, на которой начинается печать. Узлы и настройки FDM-принтера: PICASO 3D.
Для нашего учебного держателя важно будет решить, какой стороной поставить его на платформу. Посмотрите на обычную букву «Г»: если перевернуть её, горизонтальный участок окажется в воздухе. Такой мысленный опыт помогает увидеть, почему ориентация относится к подготовке детали, а не только к удобству размещения на столе.
Не пытайтесь сегодня подобрать идеальные температуры и скорости. Сначала нужно понять, где заканчивается описание формы и начинаются условия её изготовления. Числа мы будем разбирать на конкретных примерах после знакомства с оборудованием.
3. Фотополимеры: деталь из жидкой смолы

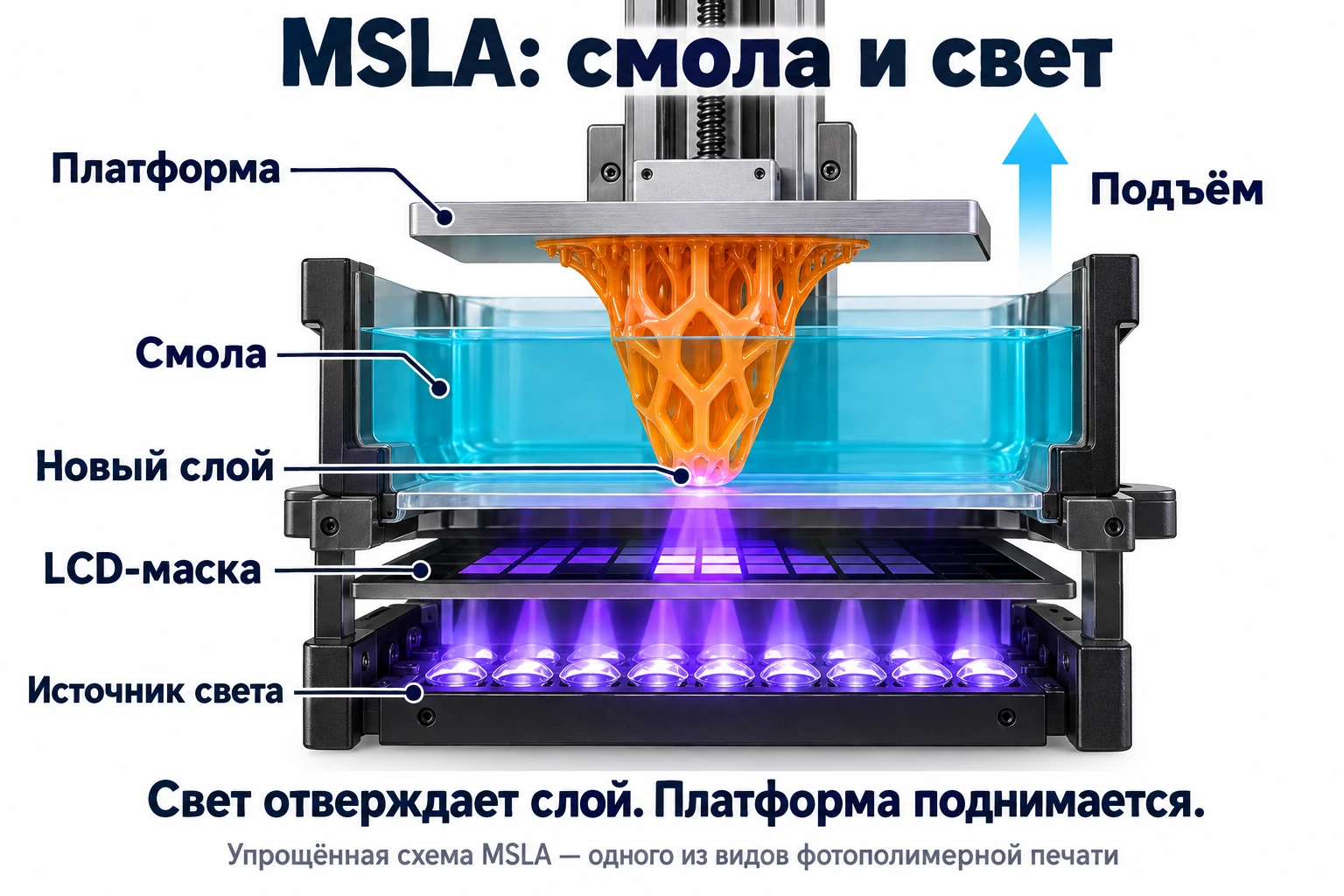

В фотополимерной печати исходный материал — светочувствительная жидкая смола. Свет отверждает выбранные участки, превращая их в твёрдую часть будущей детали. Здесь тоже есть слои, но нет сопла, которое рисует их пластиковой нитью.
Встречаются обозначения SLA, DLP и MSLA. Они связаны с разными способами засветки: например, лазером, проекцией или светом через маску LCD-экрана. Поэтому фраза «фотополимерный принтер» обозначает семейство процессов, а не один одинаковый механизм для всех аппаратов. Устройство фотополимерной печати: HARZ Labs.
Для учебного сравнения представьте миниатюрную табличку с мелкими буквами. Важно заранее определить, какие элементы должны оставаться читаемыми и где допустимы следы временных опор. Затем эти требования нужно проверить на реальной детали. Впечатляющая картинка модели не является проверкой того, что принтер воспроизведёт каждую черту.
И ещё одно отличие: снятая с платформы фотополимерная деталь не обязательно уже готова к использованию. Нужно удалить остатки жидкой смолы, выполнить промывку и сушку; досветка проводится, когда она предусмотрена для данного материала. Средство промывки и режим обработки выбирают по инструкции к смоле и оборудованию. Постобработка материалов HARZ Labs.
4. Общий маршрут изготовления

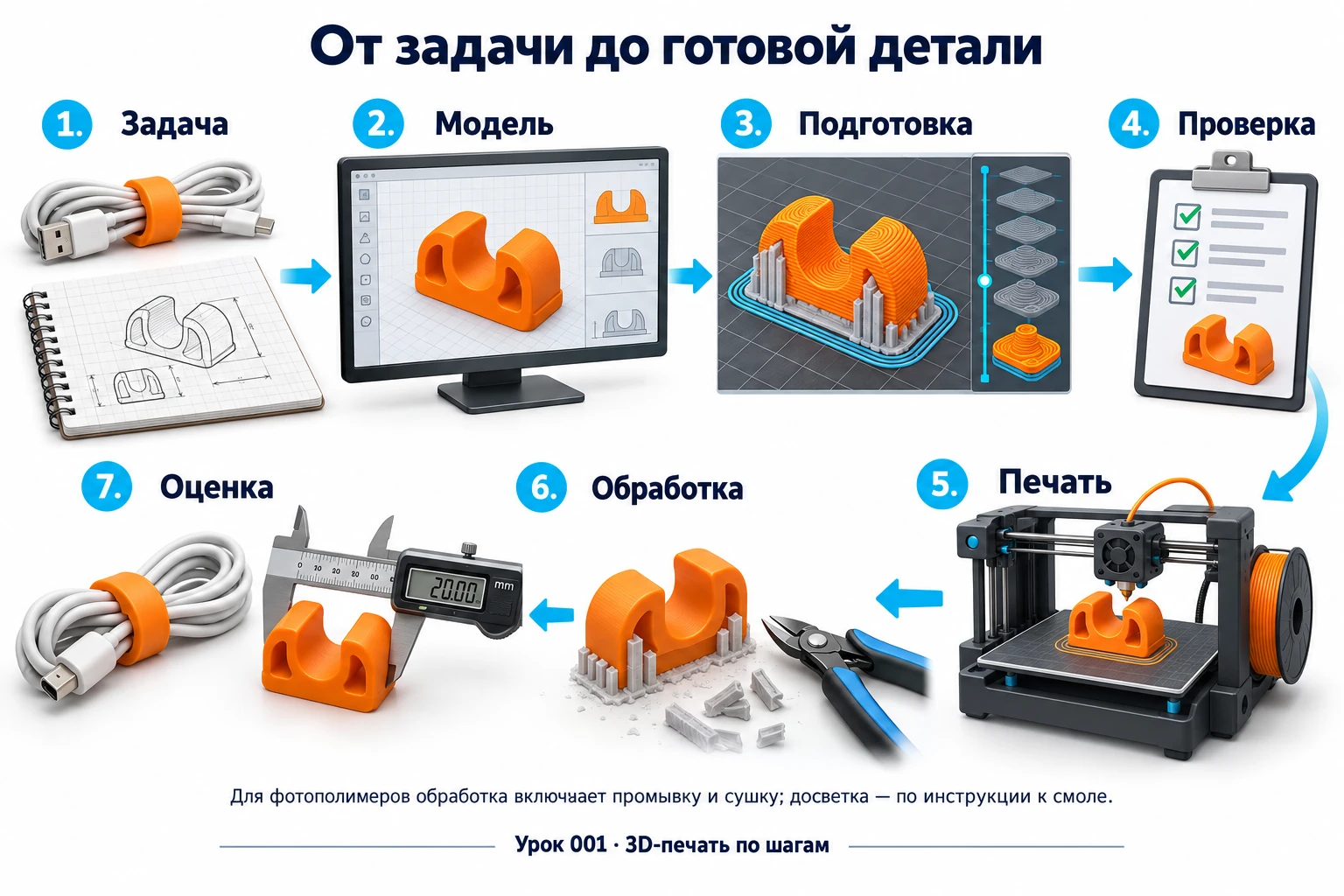

Запишем рабочую цепочку: задача → модель → подготовка → проверка → печать → обработка → оценка.
Задача должна быть понятнее, чем «хочу что-нибудь напечатать». Для держателя можно записать: «Нужен предмет, который удерживает один кабель на краю стола и не мешает его вытаскивать». Из этого уже появляются вопросы о размере, способе крепления и удобстве пользования.
На этапе модели проверяем, подходит ли форма. На этапе подготовки выбираем оборудование и материал, располагаем объект и смотрим слои. Перед запуском проверяем рабочее место и инструкцию. После изготовления оцениваем предмет именно по исходной задаче: подходит ли кабель, удобно ли крепление, нет ли мешающих острых краёв.
Такая запись помогает учиться. Вместо заметки «печаталось плохо» можно написать: «Форма получилась, но кабель не помещается в паз». Теперь понятно, что проверять дальше: размеры, масштаб и фактическую геометрию, а не все настройки принтера одновременно.
5. Почему первый урок проходит без печати
Сначала нужно организовать работу с оборудованием и материалами. Для жидкой смолы это включает защиту кожи и глаз, вентиляцию, чистую и загрязнённую зоны, а также сбор отходов. Требования уточняют по SDS — паспорту безопасности конкретного продукта. Например, русский паспорт безопасности HARZ Labs Basic Resin V2, версия 1.0 от 4 октября 2024 года, предусматривает защиту рук и глаз, а также запрет сброса материала в стоки. Это пример паспорта одного материала, а не универсальная инструкция для любой смолы. Русский паспорт безопасности HARZ Labs Basic Resin V2.
Следующий урок будет посвящён подготовке рабочего места для обеих технологий. До него не нужно разбирать аппарат, менять прошивку, нагревать сопло или открывать бутылку смолы ради задания.
6. Практика: паспорт первой детали
Выберите одну простую задачу и заполните пять строк:
- Предмет: что я хочу изготовить?
- Назначение: какую конкретную проблему он решает?
- Требования: какие размеры, внешний вид и способ применения важны?
- Оборудование: какой принтер у меня есть или какую технологию я изучаю?
- Проверка: как я пойму, что результат подходит?
Пример: «Метка для коробки с инструментами. Надпись должна читаться с расстояния вытянутой руки, метка должна помещаться на выбранной стороне коробки. Размер измерю линейкой. Способ крепления выберу до моделирования. Готовую метку проверю на месте».
Если принтера пока нет, четвёртую строку можно оставить открытой. Это не мешает выполнить остальные. Если принтер есть, запишите его точную модель; для FDM отдельно найдите в инструкции установленный диаметр сопла. Сегодня только собираем данные.
7. Самопроверка
Попробуйте ответить своими словами: что делает слайсер? Чем филамент отличается от фотополимерной смолы? Почему после печати могут потребоваться дополнительные операции? Чем проверка готовой детали отличается от оценки её фотографии?
Урок освоен, если вы можете назвать этапы своего проекта и у вас есть заполненный паспорт первой детали. Выбирать «лучший принтер» или запоминать десятки параметров пока не требуется.
В следующем уроке: рабочее место, инструкции и обращение с материалами до первой печати.
